美制JIC外螺纹74°内锥面

发布时间：2018-07-31

点击量：0

联系电话：18639991336

分享到：复制更多

卡套平接头，卡套式接头原理

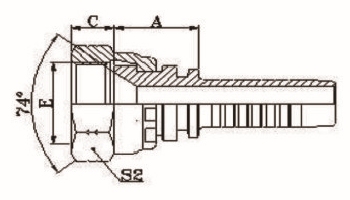

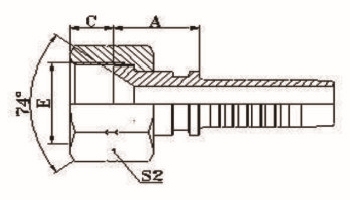

代号	螺纹E	软管		尺寸
代号	螺纹E	公称内径	标号	A	C	S2
26711-04-03	7/16”X20	5	03	14.5	9	15
26711-04-04	7/16”X20	6	04	15	9	15
26711-05-04	1/2”X20	6	04	16	9.5	17
26711-05-05	1/2”X20	8	05	16	9.5	17
26711-05-06	1/2”X20	10	06	16.5	9.5	17
26711-06-04	9/16”X18	6	04	16.5	10.5	19
26711-06-05	9/16”X18	8	05	16	10.5	19
26711-06-06	9/16”X18	10	06	16.5	10.5	19
26711-06-08	9/16”X18	12	08	16	10.5	19
26711-08-06	3/4”X16	10	06	18	11	24
26711-08-08	3/4”X16	12	08	18.5	11	24
26711-08-10	3/4”X16	16	10	19.5	11	24
26711-10-08	7/8”X14	12	08	19.5	13	27
26711-10-10	7/8”X14	16	10	20.5	13	27
26711-10-12	7/8”X14	20	12	20	13	7
26711-12-08T	1.1/16”X12	12	08	19	15	32
26711-12-10	1.1/16”X12	16	10	21.5	15	32
26711-12-12	1.1/16”X12	20	12	21.5	15	32
26711-12-16	1.1/16”X12	25	16	23.5	15	32
26711-14-12	1.3/16”X12	20	12	21.5	15	36
26711-16-12T	1.5/16”X12	20	12	18.5	16	41
26711-16-16	1.5/16”X12	25	16	24.5	16	41
26711-16-20	1.5/16”X12	32	20	24	16	41
26711-20-16T	1.5/8”X12	25	16	23	17	50
26711-20-20W	1.5/8”X12	32	20	26	17	50
26711-24-20W	1.7/8”X12	32	20	26.5	20	55
26711-24-24W	1.7/8”X12	40	24	26.5	20	55
26711-32-24T	2.1/2”X12	40	24	27	23.5	75
26711-32-32T	2.1/2”X12	50	32	27	23.5	75
注：1.上诉代号用于编制软管。 2.如需用于缠绕软管代码号改为26712-xx-xx。 NOTE : 1.FOR USE WITH BRAIDED HOSES 2.IF USE WITH SPIRAL HOSES ,HOSE FITTINGS SERIES NUMBER IS 26712-XX-XX.
