45°公制卡套式直管 DIN 2353

结构：45° 斜弯一体式结构，公制外螺纹搭配卡套密封组件。

应用：液压机床、小型液压站、工程机械精密钢管油路转向连接，DIN 2353 卡套式管路拆装便捷，适合中高压精密液压钢管装配场景。

工作温度：-40℃～120℃

服务支持：0395-2668788

符合 DIN 2353 公制卡套标准，碳钢精锻成型，镀锌防锈；45° 斜弯一体式结构，公制外螺纹搭配卡套密封组件，依靠螺母锁紧挤压卡套切入钢管外壁形成金属硬密封，无需密封圈；标准卡套配套，适配精密无缝钢管，装配牢固，抗震动、耐高压脉冲，无渗漏。
零件规格表

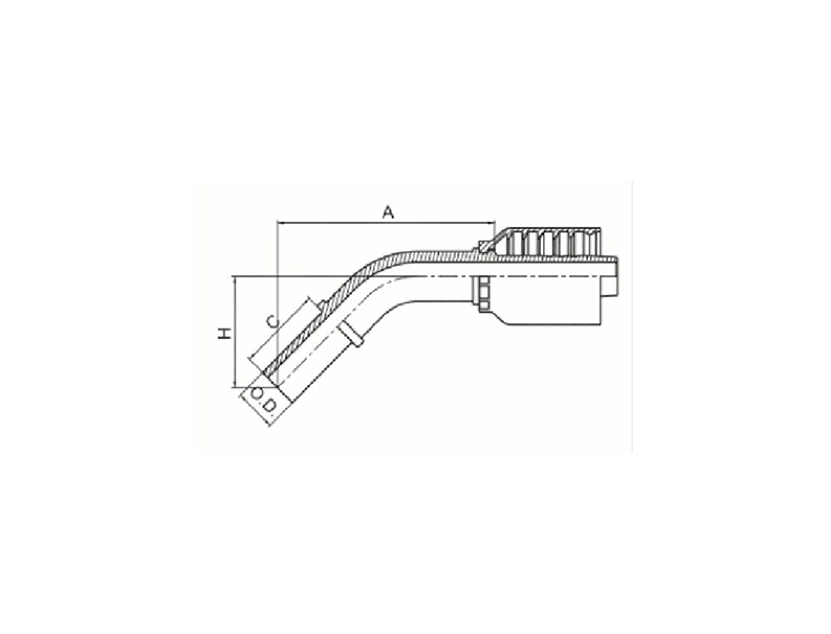

代号 PART NO.		软管 HOSE BORE		管子外径 TUBE O.D.	尺寸 DIMENSIONS
编织 BRAIDED	缠绕 SPIRAL	公称内径 DN	标号 DASH	管子外径 TUBE O.D.	A	C	H
50041-06-04RW	--	6	04	6	53.7	22	30.1
50041-08-05RW	--	8	05	8	57.2	24	32.4
50041-08-06RW	--	10	06	8	58.9	24	33.1
50041-10-05RW	--	8	05	10	55.5	23	30.6
50041-10-06RW	--	10	06	10	57.1	23	31.3
50041-12-06RW	--	10	06	12	59.5	23	34.5
50041-12-08RW	50042-12-08RW	12	008	12	72.9	23	37.4
50041-15-06RW	50042-15-06RW	10	06	15	60.3	25	34.5
50041-15-08RW	50042-15-08RW	12	08	15	71.1	25	35.7
50041-18-08RW	50042-18-08RW	12	08	18	73.9	26	38.5
50041-18-10RW	50042-18-10RW	16	10	18	86.1	26	39.8
50041-22-10RW	50042-22-10RW	16	10	22	88.6	28	42.3
50041-22-12RW	50042-22-12RW	20	12	22	93.3	28	45.9
50041-22-16RW	50042-22-16RW	25	16	22	103.1	28	46.7
50041-28-16RW	50042-28-16RW	25	16	28	105.9	30	49.5
50041-35-20RW	50042-35-20RW	32	20	35	119.7	36	57.8
50041-42-24RW	50042-42-24RW	40	24	42	112.3	40	59.6
50041-08-04RW	--	6	04	8	55.1	24	31.5
50041-08-05RW	--	8	05	8	57.2	24	32.4
50041-08-06RW	--	10	06	8	58.9	24	33.1
50041-10-04RW	--	6	04	10	55.5	26	31.9
50041-12-04RW	--	6	04	12	58.6	26	35.1
50041-12-05RW	--	8	05	12	60.7	26	35.9
50041-14-06RW	--	10	06	14	62.6	29	37.3
50041-14-08RW	50042-14-08RW	12	08	14	74.3	29	38.8
50041-14-12RW	50042-14-12RW	20	12	14	91.9	29	43.8
50041-16-08RW	50042-16-08RW	12	08	16	77.1	30	41.7
50041-16-10RW	50042-16-10RW	16	10	16	89.3	30	43
50041-20-10RW	50042-20-10RW	16	10	20	94.3	36	48
